LXB-SCM 公轴制动器 LXB-SCF 母轴制动器

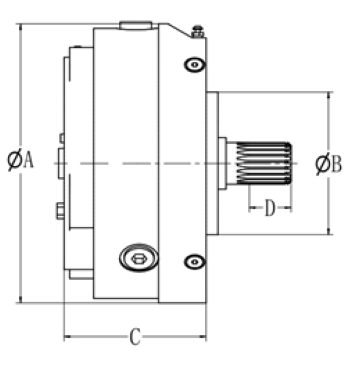

公轴制动器对应型号选型（按制动力矩) | |||||
A | B | C | D | 制动力矩 (N.m) | |
LXB-SCM-01 | φ299 | φ152.4 | 151.6 | 44.5 | 100-1900 |
LXB-SCM-XX | 可定制 | 可定制 | 可定制 | 可定制 | 可定制 |

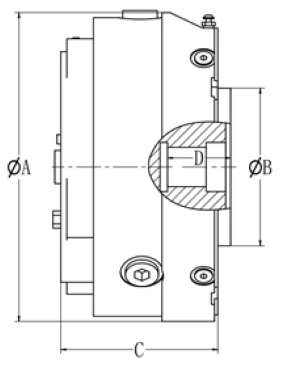

母轴制动器对应型号选型（按制动力矩) | |||||
A | B | C | D | 制动力矩 (N.m) | |
LXB-SCF-01 | φ299 | φ152.4 | 151.9 | 61 | 100-1900 |
LXB-SCF-XX | 可定制 | 可定制 | 可定制 | 可定制 | 可定制 |
* 图示样本只显示基本图型，所有尺寸如有更改，恕不通知。 ** 如需加工或修改锁紧板，请按实际配合公差尺寸对应设计。 *** 可提供特殊需求的制动器，具体外形尺寸可以根据客户定制化设计。 **** 如果要求更大孔径，请咨询 。 | |||||
