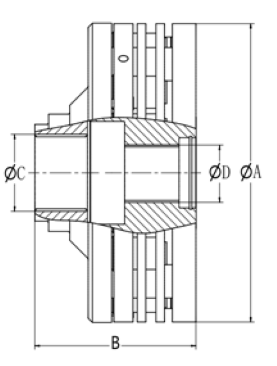

扭矩轴限矩器对应型号选型（按功率区分20KW-500KW） | |||||
A | B | C | D | 使用功率段 (KW) | |
LXT-TS-100 | φ254 | 171 | φ67 | φ43 | 20-100 |
LXT-TS-200 | φ286/φ325 | 177/175 | φ82/φ84 | φ60/φ62 | 100-200 |
LXT-TS-300 | φ286/φ325 | 177/175 | φ82/φ84 | φ60/φ62 | 200-300 |
LXT-TS-500 | φ325 | 175 | φ84 | φ62 | 300-500 |
LXT-TS-XXX | 可定制 | 可定制 | 可定制 | 可定制 | 可定制 |
* 图示样本只显示基本图型，所有尺寸如有更改，恕不通知。 ** 如需加工或修改锁紧板，请按实际配合公差尺寸对应设计。 *** 可提供特殊需求的限矩器，具体外形尺寸可以根据客户定制化设计。 **** 如果要求更大孔径，请联系我们 。 | |||||
